01-03-14 Modbus¶
1. 前言¶
本章节讲述使用潘多拉盒子程序配置Modbus通讯协议连接PLC，通过潘多拉盒子程序实现SECS/GEM的功能。
2. 创建Modbus连接¶

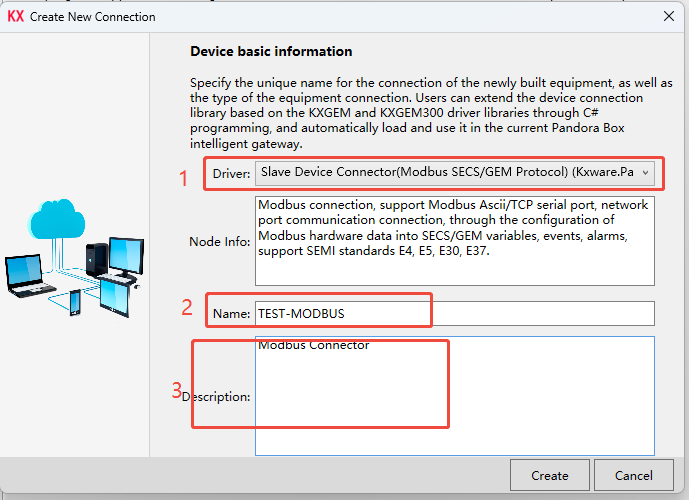

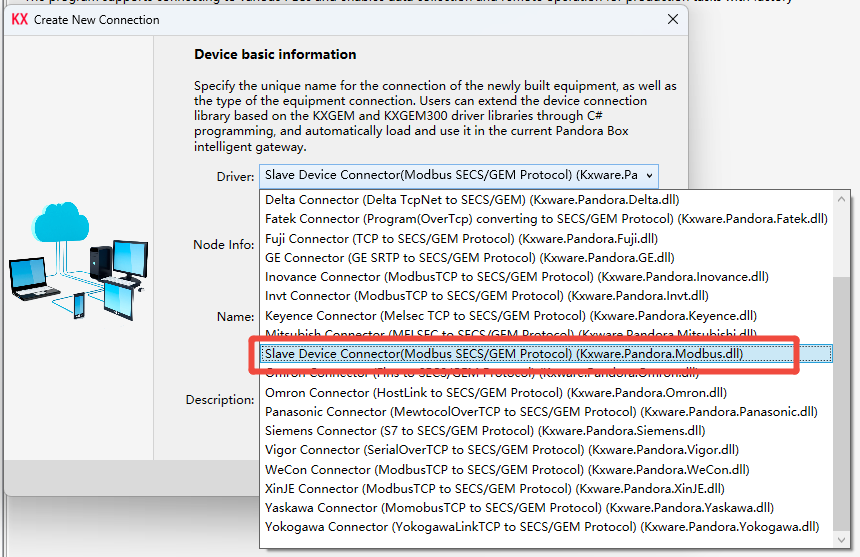

使用潘多拉客户端程序连接潘多拉盒子程序后，在新建连接界面选择从站设备连接，并配置设备名称和描述信息，配置完成后点击创建按钮。
潘多拉客户端程序如何连接潘多拉盒子详细操作，请参考以下这篇文章。
https://project.kxware.com/projects/pandora/wiki/01-02_%E5%BF%AB%E9%80%9F%E5%85%A5%E9%97%A8
3. 参数配置¶

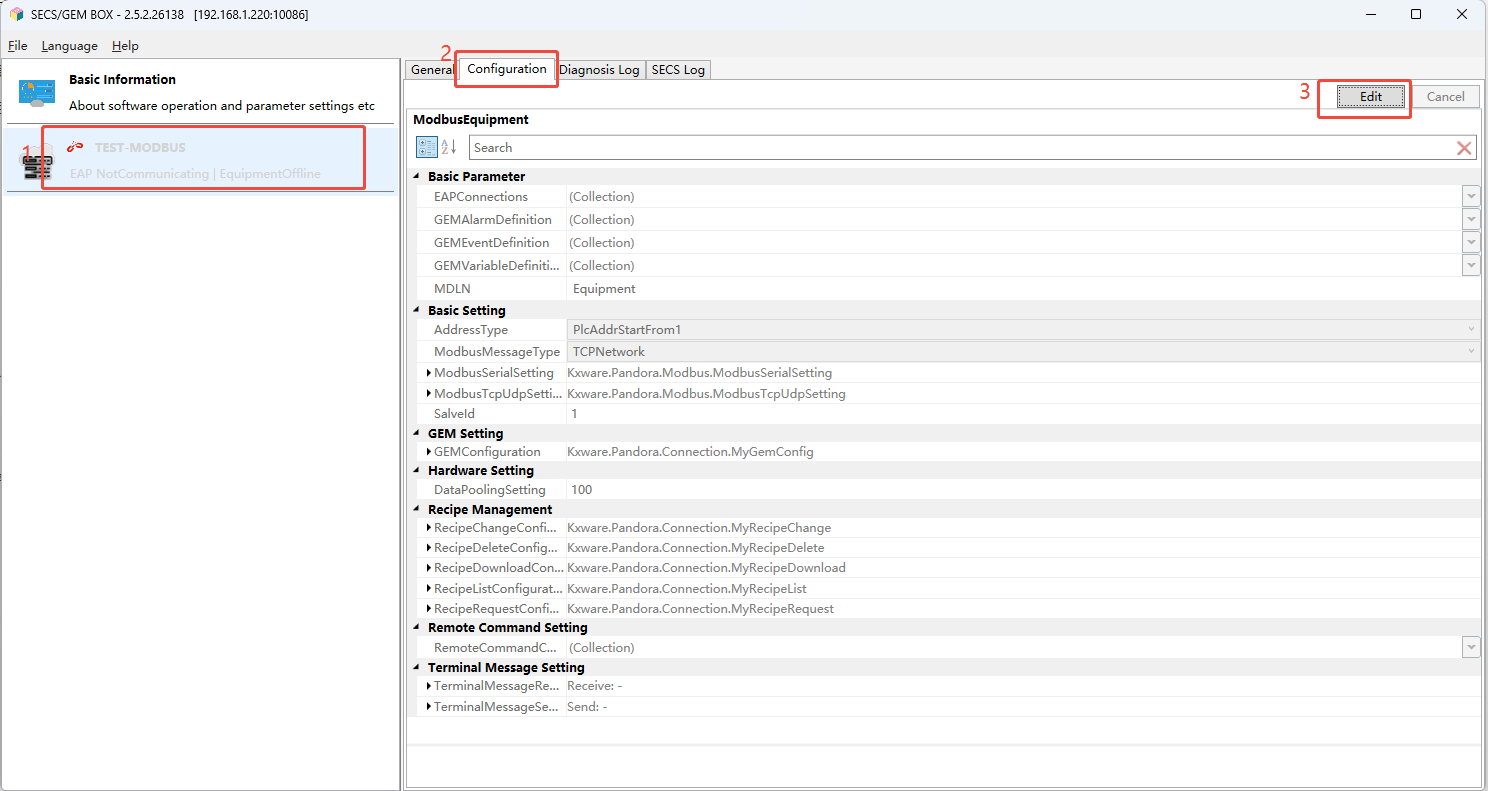

在客户端界面新建完连接后，在左侧设备列表会出现新建的设备名，选择该设备，在左侧设备详细界面选择参数配置标签，在标签界面点击修改按钮可配置设备参数信息。（注意：修改按钮必须当前设备处于停止状态才能点击）

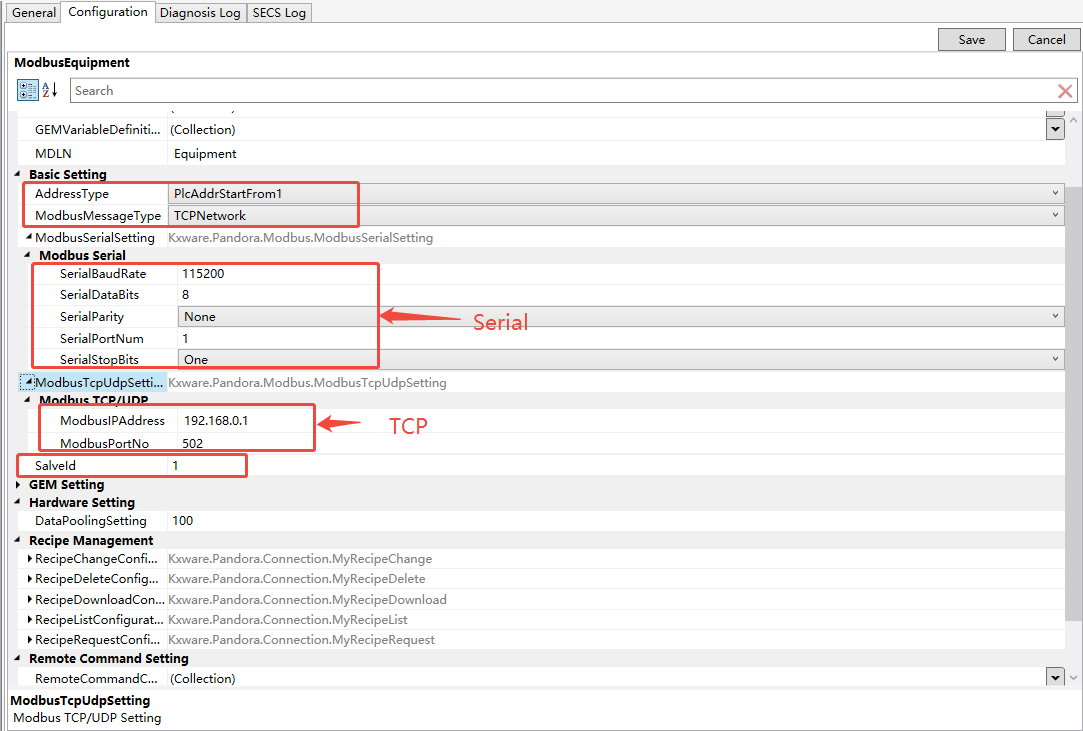

在基本配置里根据是TCP连接还是串口连接配置对应Modbus通讯参数。
在基本参数里配置设备的EAP通讯连接、设备参数（SV/DV/EC）、设备报警（Alarm）、设备事件以及设备的MDLN信息；

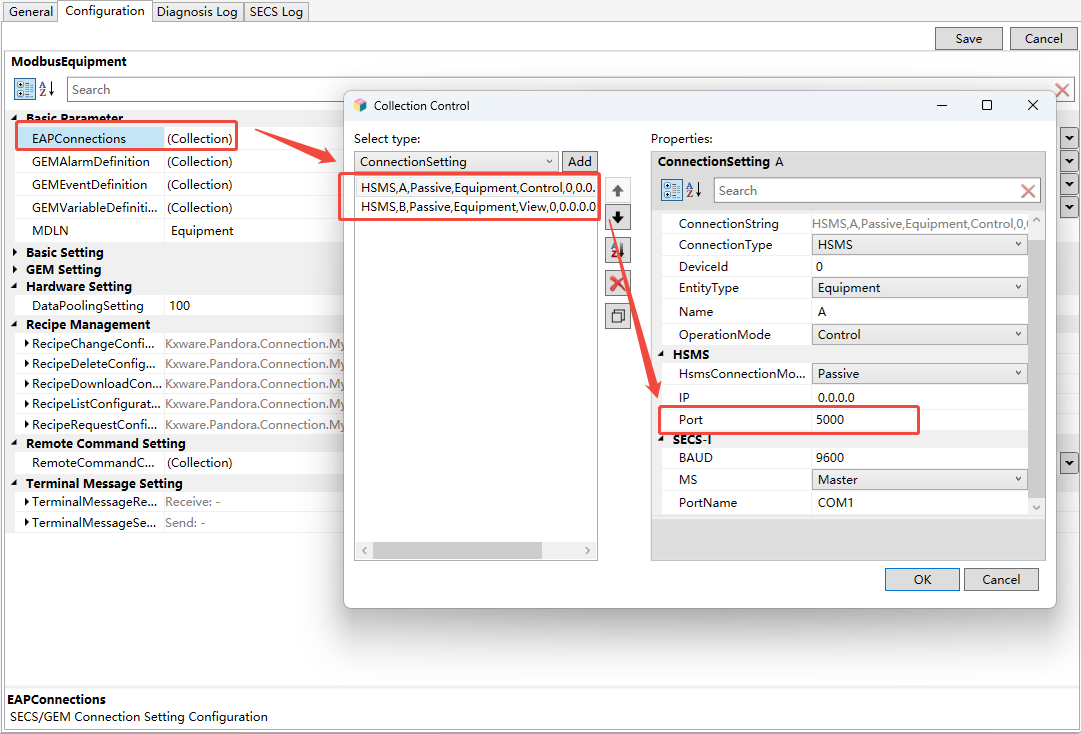

要注意的是，在EAP通信连接配置中，潘多拉盒子程序默认会创建5000和5001两个HSMS的端口连接，如果一个潘多拉盒子挂载多个连接时，需在创建完连接后手动修改EAP的默认HSMS端口号，保障当前连接的EAP端口号不与其他连接的EAP端口号一样，如图：
3.1. 报警配置¶

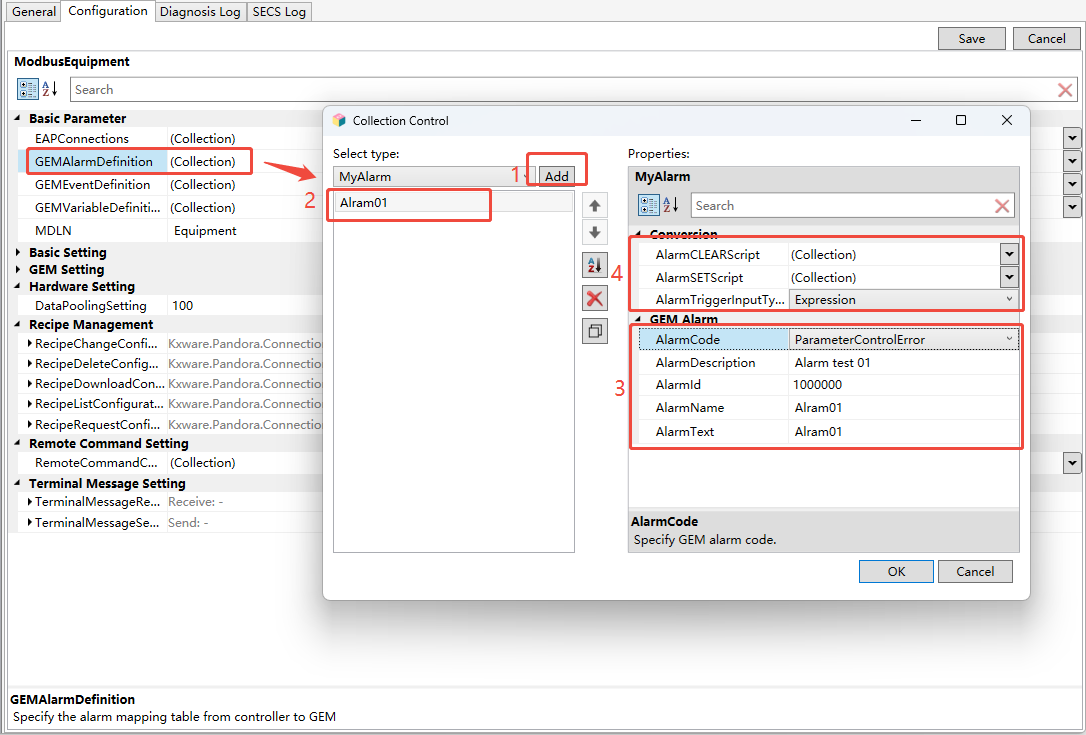

在GEMAlarmDefinition中点击“Add”添加报警，在右侧的报警信息配置中配置报警代码（AlarmCode），报警ID(AlarmId，唯一，不能重复)，报警描述（AlarmDescription）,报警名称（AlarmName，唯一，不能重复），报警文本（AlarmText）；
填写报警的发生和清除脚本，比如:线圈32769为true代表报警发生，false代表报警清除，那么根据AlarmTriggerInputType应做如下配置：

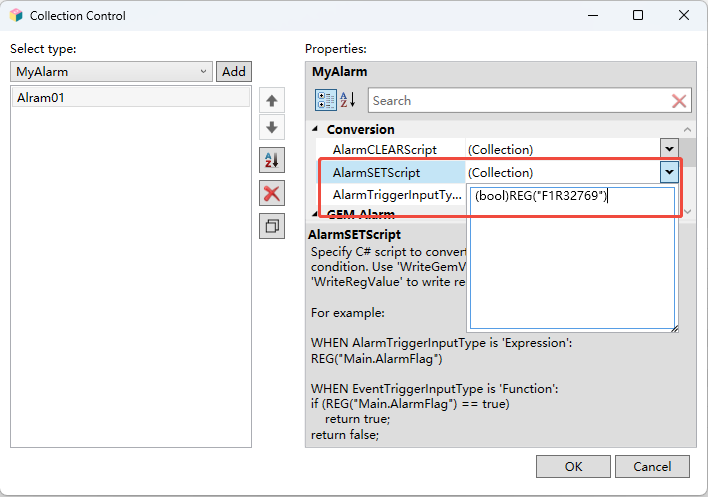

AlarmSETScript:
// if AlarmTriggerInputType is Expression input:
(bool)REG("F1R32769")
//if AlarmTriggerInputType is Function input:
return (bool)REG("F1R32769");

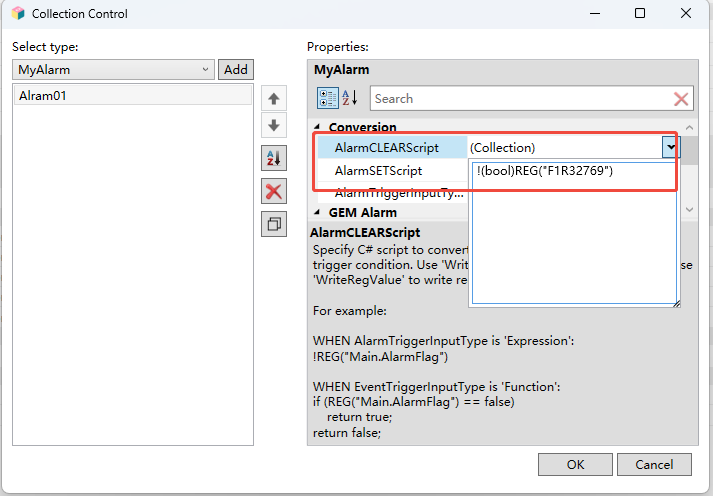

AlarmCLEARScript:
// if AlarmTriggerInputType is Expression input:
!(bool)REG("F1R32769")
//if AlarmTriggerInputType is Function input:
return !(bool)REG("F1R32769");
3.2. 事件配置¶

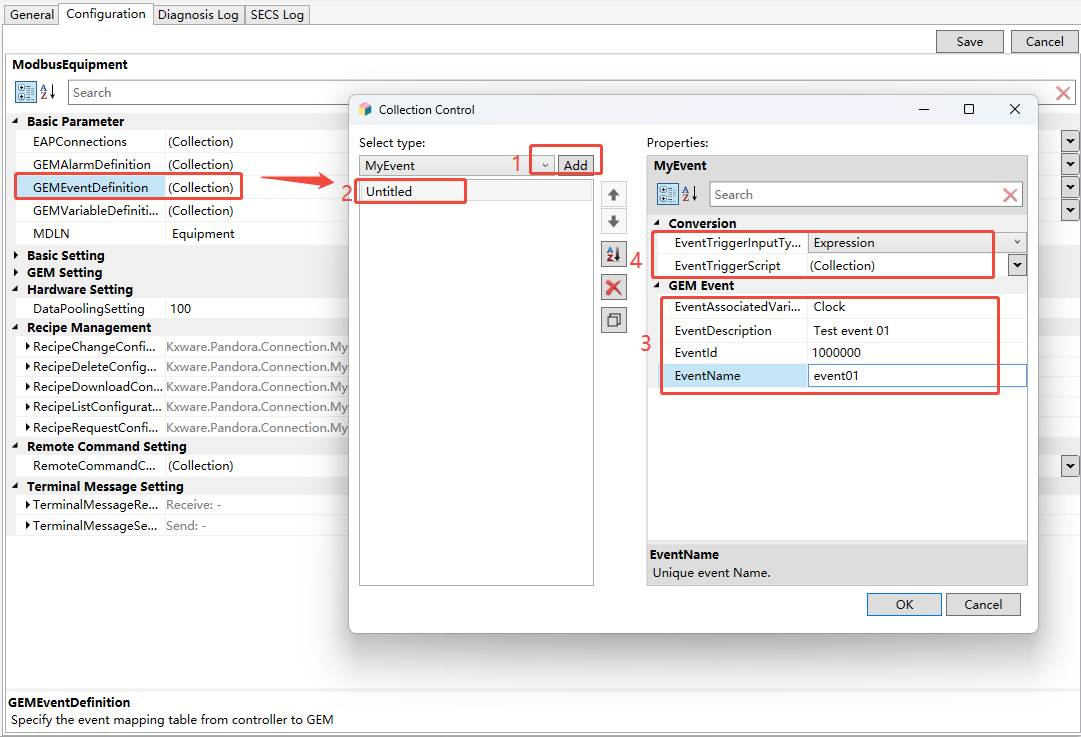

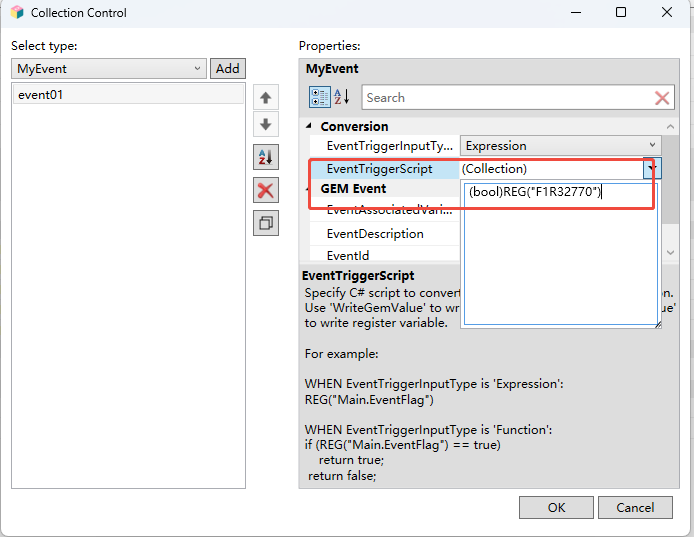

在GEMEventDefinition中点击“Add”添加事件，在右侧的事件信息配置中配置事件ID(EventId，唯一，不能重复)，事件描述（EventDescription）,事件名称（EventName，唯一，不能重复），事件关联的参数（EventAssociatedVariableNames,可为空）；
填写报警的发生的脚本，比如:线圈32770为true代表事件发生，那么根据EventTriggerInputType应做如下配置：
EventTriggerScript:
// if EventTriggerInputType is Expression input:
(bool)REG("F1R32770")
//if EventTriggerInputType is Function input:
return (bool)REG("F1R32770");
3.3. 参数配置¶

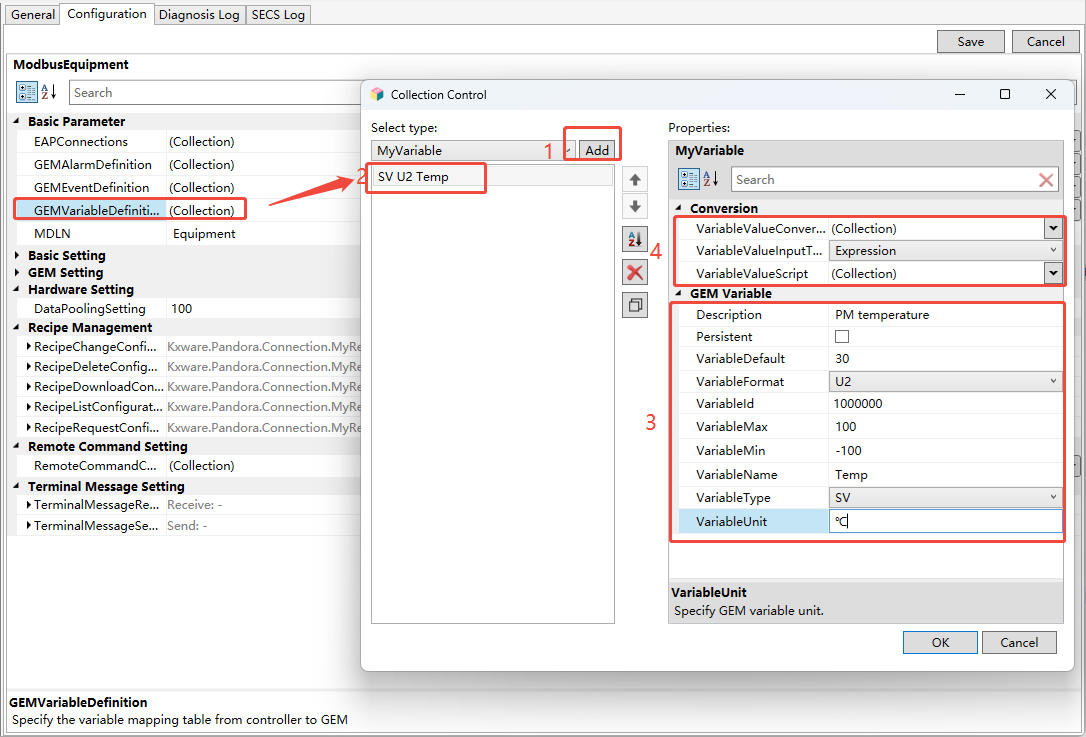

在GEMVariableDefinition中点击“Add”添加参数，在右侧的参数信息配置中配置参数ID(VariableId，唯一，不能重复)，参数名称（VariableName，唯一，不能重复），参数描述（Description）,参数类型（VariableType,SV/DV/EC），单位（VariableUnit,可为空），最小值（VariableMin）,最大值（VariableMax）,默认值（VariableDefault）,参数类型（VariableFormat.详细参考：https://project.kxware.com/projects/pandora/wiki/01-08-01_SECSGEM%E6%95%B0%E6%8D%AE%E7%B1%BB%E5%9E%8B%E5%AE%9A%E4%B9%89 ），断电保存（Persistent）；
填写参数的获取和转换脚本，比如:MW0对应参数温度设定值，那么根据VariableValueInputType应做如下配置：

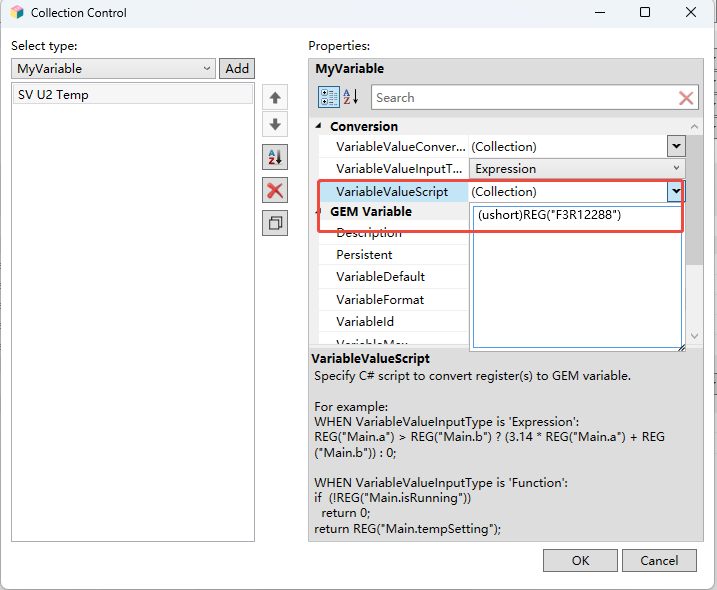

VariableValueScript:
// if VariableValueInputType is Expression input:
(ushort)REG("F3R12288")
//if EventTriggerInputType is Function input:
return (ushort)REG("F3R12288");

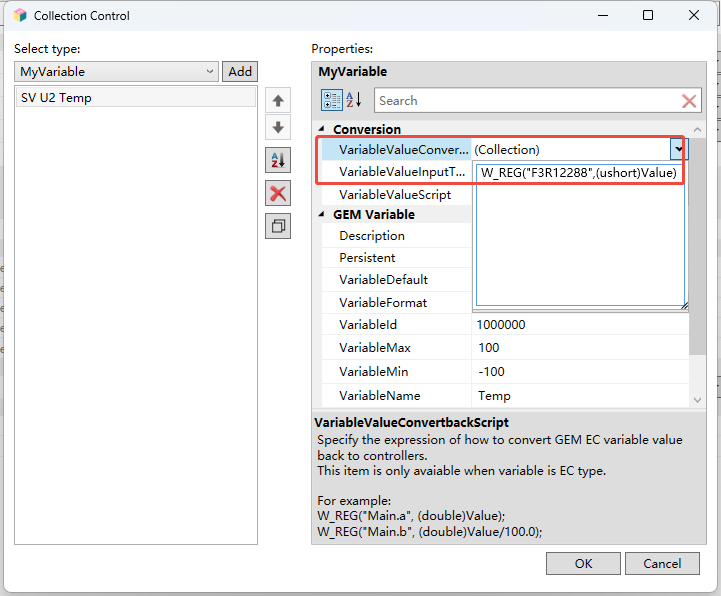

如果参数类型是EC，那么需要配置数据转换脚本：
VariableValueConvertbackScript:
W_REG("F3R12288",(ushort)Value)
4. Modbus 地址配置¶
根据参数类型配置地址示例如下：
//Coil F1R32769 //Discrete Input F2R32769 //Holding Register F3R1 - WORD F3R1_REAL - REAL F3R1_LREAL - LREAL F3R1_STRING250 - STRING Length 250 //Input Register F4R1 - WORD F4R1_REAL - REAL F4R1_LREAL - LREAL F4R1_STRING250 - STRING Length 250
